ATAG Blauwe Engel 2

[yoja]

Hoi,

Ik heb thuis een ATAG Blauwe Engel 2 CV ketel. Deze heeft een RS485 aansluiting naar de thermostaat.
Kon het natuurlijk niet laten om te proberen wat data van deze CV te loggen in homeseer

Als iemand toevallig ook een BE2 thuis heeft (zullen er wel niet zoveel zijn) dan kun je dit scriptje gebruiken. (of aanpassen voor je eigen CV protocol )
Een RS232 naar RS485 converter kost maar een paar euro op Ebay

Script is geschreven in python, en het volgende moet je installeren om het werkend te krijgen:

http://www.python.org/ftp/python/2.6.4/python-2.6.4.msi
http://sourceforge.net/projects/pywin32/
http://pyserial.sourceforge.net/

Zet de com poort op de juiste waarde in het script.
Maak een event in homeseer aan dat om de x minuten het script triggered.

Veel plezier er mee.

[RdP]

Cool....

Mijn frustratie is dat ik thuis wel het meeste kan monitoren en besturen, behalve de CV. Mijn ketel vervangen is nog niet nodig en een echt goede(en goedkope) oplossing via de thermostaat is er niet...

Bedankt voor het delen...

[Jeroen Bartels]

Lucky bastard! Heel mooi en knap gedaan hoor.
helaas heb ik geen blauwe engel.
Heeft iemand zoiets voor een valiant?

[binkiem]

helemaal top. Ik heb thuis ook een blauwe engel II en al lang op zoek naar een interface.

Zou jij iets meer kunnen vertellen over de type converter (merk en type)

Ik heb wat electro achtergrond. Klopt het dat je dit gewoon parallel kan hangen op de bus. Ik heb er ook nog een Brain in het circuit zitten.

En ga je ook nog verder dat je de besturing kunt regelen via Homeseer??? Want als je zo ver bent lijkt het als of het sturen van de commando's naar de BE een kleine aanpassing is. En via HStouch kunnen er dan weer mooie dingen gedaan worden.

Nogmaals helemaal top.

[yoja]

Ik heb deze converter:

http://cgi.ebay.nl/RS232-To-RS485-Data- ... 414aa9f023
en:
http://cgi.ebay.nl/USB-to-RS232-Serial- ... 3a534b3f19

Ja, dat zou leuk zijn als we alles zouden kunnen aansturen
Wat ik heb gedaan is in de ruwe data die ik over de bus zag komen wat getalletjes eruit gevist.
Helaas is er zover ik kon vinden niks bekend over het ATAG protocol.
Ik was niet van plan het ATAG protocol te reverse engeneren. En ik weet dus ook niet in hoevere het mogelijk is
om buiten de thermostaat om de ketel aan te sturen.
Misschien moeten we ATAG maar lief vragen of ze het protocol vrijgeven , dan kunnen we wel wat moois maken.

Wat ik wel een keer ga maken is een scriptje om de grafiekjes uit de ATAG.mdb te laten zien.

[binkiem]

ik weet niet of dit document nog ergens bij kan helpen?

http://www.smarthome.com/manuals/3001_programming.pdf

[yoja]

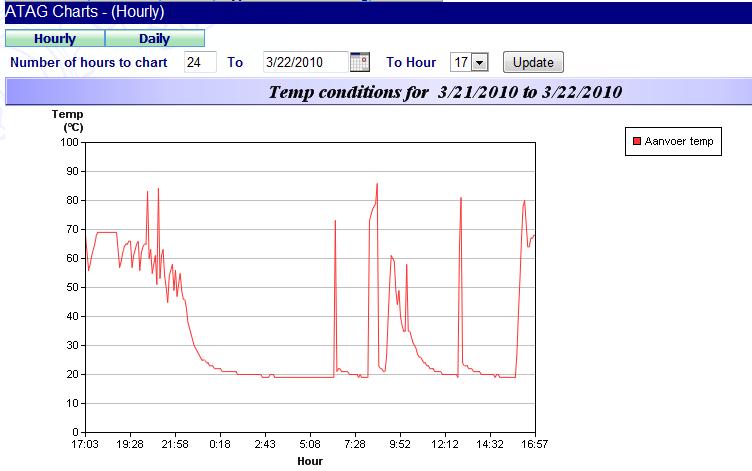

Ik heb wat gemaakt om grafiekjes weer te geven. Beetje afgekeken en nagemaakt van RFXCharts.
Code is weer python (Sorry )
Voor .net moet je ironpython installeren:

http://ironpython.net/

http://files.domoticaforum.eu/index.php ... tag%20HVAC


[DVB4Free]

yoja,

Das mooi ik heb n.l. ook een BE2 met een brain thermostaat en wil die wel kunnen uitlezen/besturen.
Nu weet ik dat er op de twee draden ook de voeding staat voor de brain...Kun je die RS485 ic's er zo aanhangen of moet daar nog wat tussen.

[sirtm]

@Yoja:
Knap gemaakt, respect.

Aangezien ik geen kennis en ervaring met Homeseer heb probeer ik het protocol tussen de Blauwe engel en de BrainQ te ontrafelen om de relevante data in een text of csv file te stoppen om op die manier de gegevens in een webserver oid te kunnen laden.

Ik heb een RS485 converter aan de PC en zie de Hex data over de lijn gaan, alleen is mij niet duidelijk hoe het protocol werkt en wat de belangrijke velden in de datastream zijn.

Als ik het Python script bekijk dan heb jij behoorlijk wat informatie over hoe het protocol is opgebouwd, zou je die informatie willen delen ?

Hopelijk kan ik dan het protocol dan nog wat verder reverse engineeren, ik zal de resultaten natuurlijk weer posten.

[yoja]

Hoi,

Helaas heb ik ook geen flauw idee hoe het protocol is opgebouwd. Ik heb een paar uur naar de data zitten kijken, en tot de conclusie gekomen
dat reverse engineering van het protocol wel heeeeeeeel erg lastig is

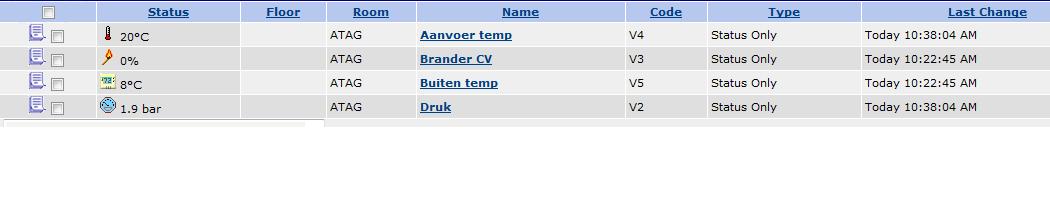

Wat wel is gelukt is om uit de data wat getalletjes te vissen die overeenkomen met b.v. aanvoer temperatuur, druk enz. (zie script).

Het zou mooi zijn als we wisten hoe het protocol werkt, dan zouden we veel meer dingen kunnen uitlezen/aansturen.
Ik hoop dat het jou wel lukt!

[Sytse]

Gaaf projectje, yoja!!

Op Circuitsonline.net ben ik begonnen met het ontrafelen van de data die sirtm gepost heeft, komt dat je bekend voor? Kun jij ook aangeven waar de getalletjes zitten die jij met je script eruit filtert?

Hopelijk kunnen we met gezamelijke inspanning ff wat inzicht kunnen krijgen in de werking van dat ding


linkje naar topic:
http://www.circuitsonline.net/forum/view/77974

[Reemster]

pff, ik ben jaloers op iedereen die dit scriptje kan gebruiken ik ga toch is kijken of mijn Nefit HR verwarmingsketel ook geen interface heeft.. moet haast wel

[Bwired]

Ik ga toch is kijken of mijn Nefit HR verwarmingsketel ook geen interface heeft.. moet haast wel

http://www.domoticaforum.eu/viewtopic.p ... +hr#p38694

[Reemster]

Ik ga toch is kijken of mijn Nefit HR verwarmingsketel ook geen interface heeft.. moet haast wel

http://www.domoticaforum.eu/viewtopic.p ... +hr#p38694

Ja ik kwam dit toevallig vanmiddag tegen toen ik googlde naar interfaces van een Nefit.. alleen zag dat zoiets iets van 200 euro kost met 25pm licentiekosten waar ook updates bij zitten voor het software programma.. vrij prijzig

[Bwired]

Je moet marktplaats etc. in de gaten houden, ik had de mijne voor 50 euro.
Per maand is onzin, heb je niet nodig.
